Baja profundidad de empotramiento para evitar contacto de barra corrugada
Grosor de montaje flexible
Versión de acero inoxidable para uso en exterior o entornos de alta corrosión.
DESCRIPCIÓN DEL PRODUCTO

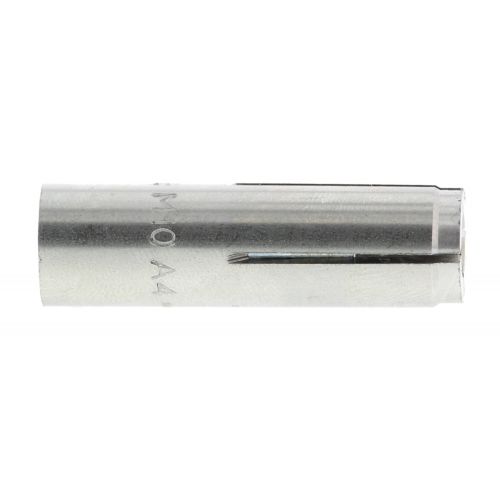

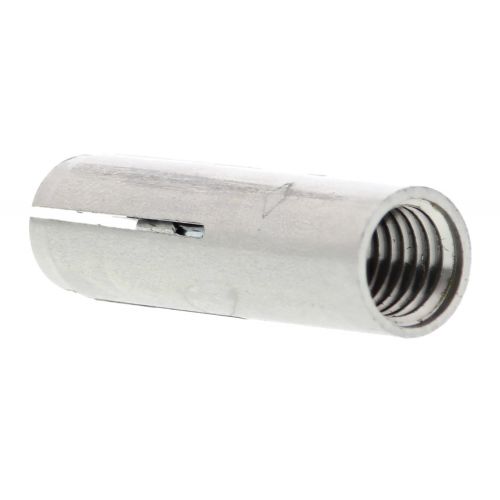

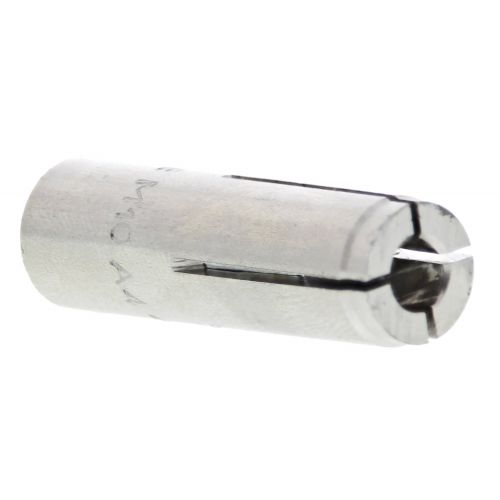

Anclaje de acero inoxidable de alta resistencia de expansión por golpeo para hormigón
PROMESA DEL PRODUCTO
Anclaje hembra aprobado por ETA para uso en exterior
VENTAJAS
Opción ETA 7 para uso en hormigón no fisurado
Baja profundidad de empotramiento para evitar contacto de barra corrugada
Grosor de montaje flexible
Versión de acero inoxidable para uso en exterior o entornos de alta corrosión.
CERTIFICADO CE
APLICACIONES
Tuberías
Bandejas para cables
Techos suspendidos
Pasamanos
Asientos en estadio
Instalaciones mecánicas y eléctricas
Barandillas
Aspersor contra incendios
MATERIALES
Losa alveolar pretensada
Hormigón no fisurado
Listado de referencias
Referencia
Descripción
Designación
Ean
062240
GRIP M6X30 INOX A4
GRIP M6X30 INOX A4
3439510622407
062250
GRIP M8X30 INOX A4
GRIP M8X30 INOX A4
3439510622506
062260
GRIP M10X40 INOX A4
GRIP M10X40 INOX A4
3439510622605
062270
GRIP M12X50 INOX A4
GRIP M12X50 INOX A4
3439510622704
062280
GRIP M16X65 INOX A4
GRIP M16X65 INOX A4
3439510622803
Información adicional referencia: (selecciona una referencia para ampliar información)
Designación: GRIP M6X30 INOX A4 Ø perforación (mm): 8 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 32 mm Longitud de fijación: 30 mm Hormigón no fisurado C2025: 3.93 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 80 mm Distancia mínima entre elementos de fijación (mm): 60 mm Profundidad de anclaje máximo (mm): 30 mm Diámetro de paso: 7 mm Hormigón no fisurado C2025: 3.21 kN Esfuerzo de torsión: 5 N-m [Top]: 0 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 0,8100 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 4,90 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510622405 Unidad de entrega - cantidad: 12 Unidad de entrega - peso (kg): 10,0250 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Clasificación Intrastat: 7318190090
Designación: GRIP M8X30 INOX A4 Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 33 mm Longitud de fijación: 30 mm Hormigón no fisurado C2025: 3.93 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 95 mm Distancia mínima entre elementos de fijación (mm): 70 mm Profundidad de anclaje máximo (mm): 30 mm Diámetro de paso: 9 mm Hormigón no fisurado C2025: 4.57 kN Esfuerzo de torsión: 10 N-m [Top]: 0 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 1,1500 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 4,90 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510622504 Unidad de entrega - cantidad: 12 Unidad de entrega - peso (kg): 14,1050 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Clasificación Intrastat: 7318190090
Designación: GRIP M10X40 INOX A4 Ø perforación (mm): 12 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 43 mm Longitud de fijación: 40 mm Hormigón no fisurado C2025: 6.07 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 135 mm Distancia mínima entre elementos de fijación (mm): 100 mm Profundidad de anclaje máximo (mm): 40 mm Diámetro de paso: 12 mm Hormigón no fisurado C2025: 5.93 kN Esfuerzo de torsión: 22 N-m [Top]: 0 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 50.00 Unidad de contenido: Pieza Peso (kg): 1,0700 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 4,90 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510622603 Unidad de entrega - cantidad: 12 Unidad de entrega - peso (kg): 13,1450 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Clasificación Intrastat: 7318190090
Designación: GRIP M12X50 INOX A4 Ø perforación (mm): 15 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 54 mm Longitud de fijación: 50 mm Hormigón no fisurado C2025: 8.43 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 165 mm Distancia mínima entre elementos de fijación (mm): 120 mm Profundidad de anclaje máximo (mm): 50 mm Diámetro de paso: 14 mm Hormigón no fisurado C2025: 11.86 kN Esfuerzo de torsión: 36 N-m
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 50.00 Unidad de contenido: Pieza Peso (kg): 2,1600 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510622702 Unidad de entrega - cantidad: 6 Unidad de entrega - peso (kg): 13,2650 Unidad de entrega - largo (cm): 29,50 Unidad de entrega - ancho (cm): 23,50 Unidad de entrega - alto (cm): 23,00 Clasificación Intrastat: 7318190090
Designación: GRIP M16X65 INOX A4 Ø perforación (mm): 20 mm Ø (mm): 20 mm Profundidad mínima de perforación (mm): 70 mm Longitud de fijación: 65 mm Hormigón no fisurado C2025: 12.57 kN Espesor mínimo material de soporte (mm): 130 mm Color del material base: GREY Distancia mínima del borde (mm): 200 mm Distancia mínima entre elementos de fijación (mm): 160 mm Profundidad de anclaje máximo (mm): 65 mm Diámetro de paso: 18 mm Hormigón no fisurado C2025: 19.21 kN Esfuerzo de torsión: 80 N-m [Top]: 0 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 25.00 Unidad de contenido: Pieza Peso (kg): 2,5500 Largo (cm): 28,50 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
