Baja profundidad de empotramiento para evitar contacto de barra corrugada
Calificación de resistencia al fuego
Grosor de montaje flexible
Versión collareta para ajuste fácil
DESCRIPCIÓN DEL PRODUCTO

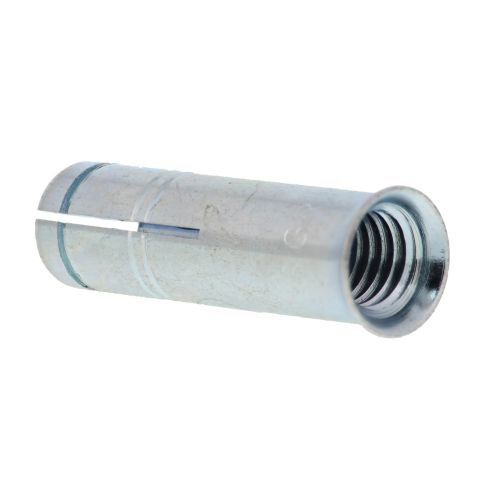

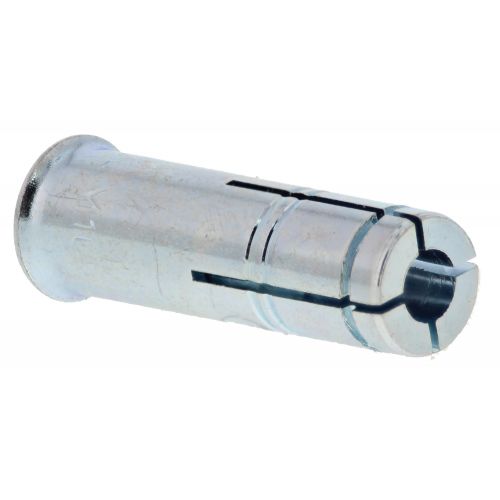

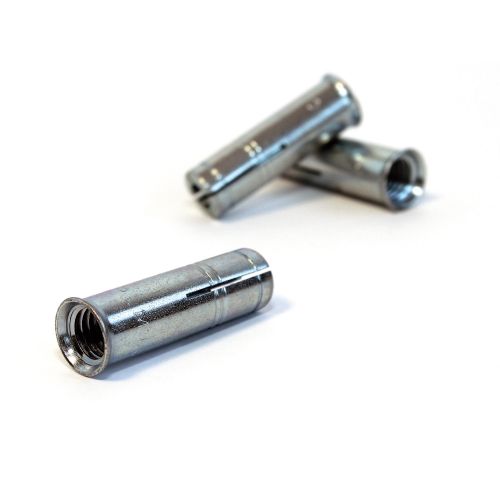

Anclaje metálico hembra de alta resistencia de expansión por golpeo
PROMESA DEL PRODUCTO
Anclaje hembra aprobado por ETA con collareta
VENTAJAS
Opción ETA 7 para uso en hormigón no fisurado
Baja profundidad de empotramiento para evitar contacto de barra corrugada
Calificación de resistencia al fuego
Grosor de montaje flexible
Versión collareta para ajuste fácil
Versión de acero inoxidable para uso en exterior o entornos de alta corrosión.
CERTIFICADO CE
APLICACIONES
Tuberías

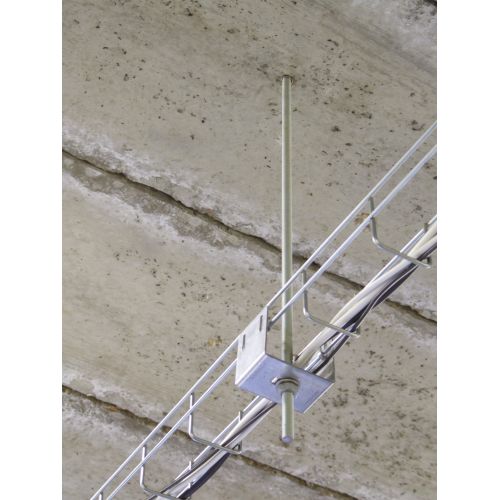

Bandejas para cables
Techos suspendidos
Pasamanos
Asientos en estadio
Instalaciones mecánicas y eléctricas
Barandillas
Aspersor contra incendios
MATERIALES
Losa alveolar pretensada
Hormigón no fisurado
Listado de referencias
Referencia
Descripción
Designación
Ean
050789
GRIP L M6X30
GRIP L M6X30
3439510507896
050790
GRIP L M8X30
GRIP L M8X30
3439510507902
050799
GRIP L M10X30
GRIP L M10X30
3439510507995
050791
GRIP L M10X40
GRIP L M10X40
3439510507919
050792
GRIP L M12X50
GRIP L M12X50
3439510507926
050793
GRIP L M 16X65
GRIP L M 16X65
3439510507933

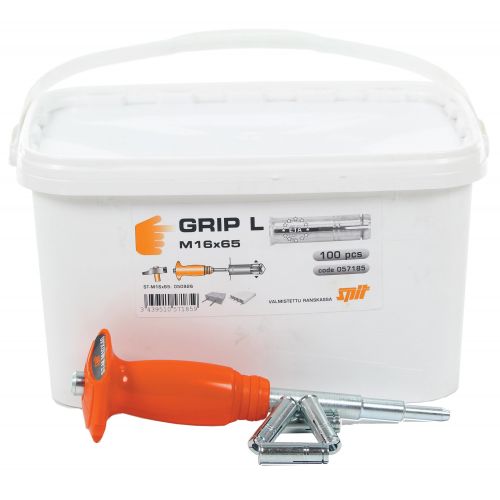

057185
GRIP L M 16X65 CUBO /100
GRIP L M 16X65 CUBO /100
3439510571859
Información adicional referencia: (selecciona una referencia para ampliar información)
Designación: GRIP L M6X30 Ø perforación (mm): 8 mm Ø (mm): 6 mm Profundidad mínima de perforación (mm): 32 mm Longitud de fijación: 30 mm Hormigón no fisurado C2025: 3.29 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 105 mm Distancia mínima entre elementos de fijación (mm): 60 mm Profundidad de anclaje máximo (mm): 30 mm Diámetro de paso: 7 mm Hormigón no fisurado C2025: 1.71 kN Esfuerzo de torsión: 5 N-m Diámetro interior de la rosca de la fijacion: 6 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 0,8100 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510507894 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 3,2550 Unidad de entrega - largo (cm): 39,00 Unidad de entrega - ancho (cm): 15,00 Unidad de entrega - alto (cm): 9,80 Unidad de preparación - código EAN: 63439510507898 Unidad de preparación - cantidad: 420 Unidad de preparación - peso (kg): 362,7750 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 85,00 Clasificación Intrastat: 7318190090
Designación: GRIP L M8X30 Ø perforación (mm): 10 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 33 mm Longitud de fijación: 30 mm Hormigón no fisurado C2025: 3.29 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 105 mm Distancia mínima entre elementos de fijación (mm): 70 mm Profundidad de anclaje máximo (mm): 30 mm Diámetro de paso: 9 mm Hormigón no fisurado C2025: 3.14 kN Esfuerzo de torsión: 10 N-m Diámetro interior de la rosca de la fijacion: 8 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 1,1800 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510507900 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 4,7350 Unidad de entrega - largo (cm): 39,00 Unidad de entrega - ancho (cm): 15,00 Unidad de entrega - alto (cm): 9,80 Unidad de preparación - código EAN: 63439510507904 Unidad de preparación - cantidad: 420 Unidad de preparación - peso (kg): 518,1750 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 85,00 Clasificación Intrastat: 7318190090
Designación: GRIP L M10X30 Ø perforación (mm): 12 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 33 mm Longitud de fijación: 30 mm Hormigón no fisurado C2025: 5.07 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 140 mm Distancia mínima entre elementos de fijación (mm): 95 mm Profundidad de anclaje máximo (mm): 30 mm Diámetro de paso: 12 mm Hormigón no fisurado C2025: 4.93 kN Esfuerzo de torsión: 22 N-m Diámetro interior de la rosca de la fijacion: 10 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 1,6300 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510507993 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 6,5350 Unidad de entrega - largo (cm): 39,00 Unidad de entrega - ancho (cm): 15,00 Unidad de entrega - alto (cm): 9,80 Unidad de preparación - código EAN: 63439510507997 Unidad de preparación - cantidad: 300 Unidad de preparación - peso (kg): 511,1250 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 65,00 Clasificación Intrastat: 7318190090
Designación: GRIP L M10X40 Ø perforación (mm): 12 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 43 mm Longitud de fijación: 40 mm Hormigón no fisurado C2025: 5.07 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 140 mm Distancia mínima entre elementos de fijación (mm): 95 mm Profundidad de anclaje máximo (mm): 40 mm Diámetro de paso: 12 mm Hormigón no fisurado C2025: 4.93 kN Esfuerzo de torsión: 22 N-m Diámetro interior de la rosca de la fijacion: 10 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 2,0500 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510507917 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 8,2150 Unidad de entrega - largo (cm): 39,00 Unidad de entrega - ancho (cm): 15,00 Unidad de entrega - alto (cm): 9,80 Unidad de preparación - código EAN: 63439510507911 Unidad de preparación - cantidad: 300 Unidad de preparación - peso (kg): 637,1250 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 65,00 Clasificación Intrastat: 7318190090
Designación: GRIP L M12X50 Ø perforación (mm): 15 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 54 mm Longitud de fijación: 50 mm Hormigón no fisurado C2025: 7.07 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 195 mm Distancia mínima entre elementos de fijación (mm): 125 mm Profundidad de anclaje máximo (mm): 50 mm Diámetro de paso: 14 mm Hormigón no fisurado C2025: 7.21 kN Esfuerzo de torsión: 36 N-m Diámetro interior de la rosca de la fijacion: 12 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 50.00 Unidad de contenido: Pieza Peso (kg): 2,1000 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510507924 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 8,4150 Unidad de entrega - largo (cm): 39,00 Unidad de entrega - ancho (cm): 15,00 Unidad de entrega - alto (cm): 9,80 Unidad de preparación - código EAN: 63439510507928 Unidad de preparación - cantidad: 300 Unidad de preparación - peso (kg): 652,1250 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 65,00 Clasificación Intrastat: 7318190090
Designación: GRIP L M 16X65 Ø perforación (mm): 20 mm Ø (mm): 16 mm Profundidad mínima de perforación (mm): 70 mm Longitud de fijación: 65 mm Hormigón no fisurado C2025: 10.5 kN Espesor mínimo material de soporte (mm): 130 mm Color del material base: GREY Distancia mínima del borde (mm): 227 mm Distancia mínima entre elementos de fijación (mm): 130 mm Profundidad de anclaje máximo (mm): 65 mm Diámetro de paso: 18 mm Hormigón no fisurado C2025: 13.43 kN Esfuerzo de torsión: 80 N-m Diámetro interior de la rosca de la fijacion: 16 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 20.00 Unidad de contenido: Pieza Peso (kg): 1,9700 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510507931 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 7,8950 Unidad de entrega - largo (cm): 39,00 Unidad de entrega - ancho (cm): 15,00 Unidad de entrega - alto (cm): 9,80 Unidad de preparación - código EAN: 63439510507935 Unidad de preparación - cantidad: 300 Unidad de preparación - peso (kg): 613,1250 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 65,00 Clasificación Intrastat: 7318190090
Designación: GRIP L M 16X65 CUBO /100 Ø perforación (mm): 20 mm Ø (mm): 16 mm Profundidad mínima de perforación (mm): 70 mm Longitud de fijación: 65 mm Hormigón no fisurado C2025: 10.5 kN Espesor mínimo material de soporte (mm): 130 mm Color del material base: GREY Distancia mínima del borde (mm): 227 mm Distancia mínima entre elementos de fijación (mm): 130 mm Profundidad de anclaje máximo (mm): 50 mm Diámetro de paso: 18 mm Hormigón no fisurado C2025: 13.43 kN Esfuerzo de torsión: 80 N-m Diámetro interior de la rosca de la fijacion: 16 mm
Certificaciones
Certificación: ETA MarkedHormigón no fisurado (Opción 7)
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 9,6500 Largo (cm): 30,00 Ancho (cm): 20,00 Alto (cm): 17,00 Presentación: Cubo
Datos logísticos
Unidad de preparación - código EAN: 63439510571851 Unidad de preparación - cantidad: 64 Unidad de preparación - peso (kg): 638,6000 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 83,00 Clasificación Intrastat: 7318190090
