Baja profundidad de empotramiento para evitar contacto de barra corrugada
Calificación de resistencia al fuego
Grosor de montaje flexible
Versión collareta para ajuste fácil
DESCRIPCIÓN DEL PRODUCTO

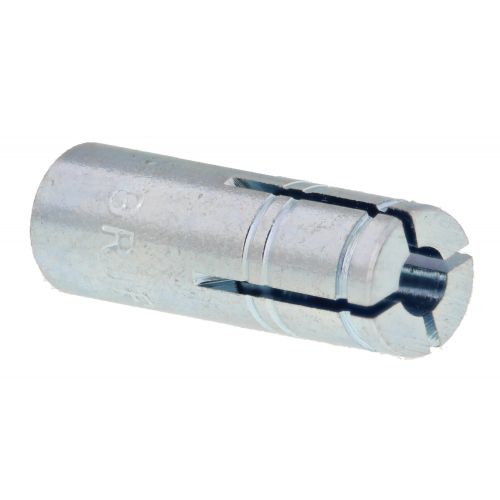

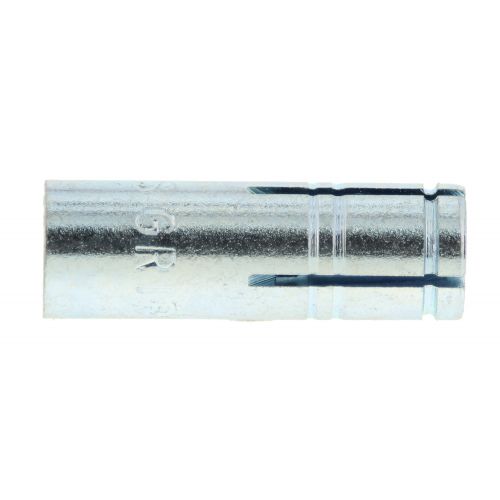

Anclaje metálico hembra de alta resistencia de expansión por golpeo
PROMESA DEL PRODUCTO
Anclaje hembra certificado ETA
VENTAJAS
Opción ETA 7 para uso en hormigón no fisurado
Baja profundidad de empotramiento para evitar contacto de barra corrugada
Calificación de resistencia al fuego
Grosor de montaje flexible
Versión collareta para ajuste fácil
Versión de acero inoxidable para uso en exterior o entornos de alta corrosión.
CERTIFICADO CE
APLICACIONES
Tuberías

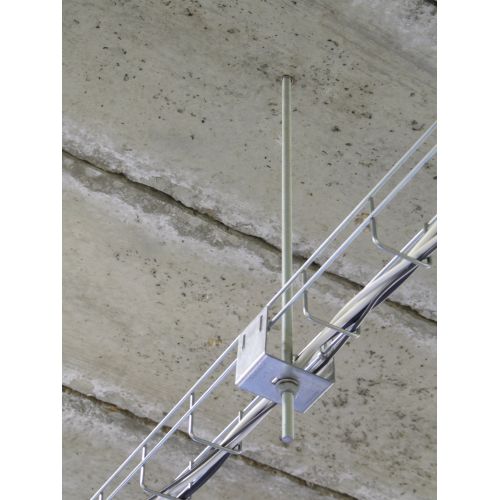

Bandejas para cables
Techos suspendidos
Pasamanos
Asientos en estadio
Instalaciones mecánicas y eléctricas
Barandillas
Aspersor contra incendios
MATERIALES
Hormigón no fisurado
Listado de referencias
Referencia
Descripción
Designación
Ean
061980
GRIP M7X30
GRIP M7X30
3439510619803
062040
GRIP M6X30
GRIP M6X30
3439510620403
062050
GRIP M8X30
GRIP M8X30
3439510620502
062060
GRIP M10X40
GRIP M10X40
3439510620601
062070
GRIP M12X50
GRIP M12X50
3439510620700
062080
GRIP M16X65
GRIP M16X65
3439510620809
Información adicional referencia: (selecciona una referencia para ampliar información)
Designación: GRIP M7X30 Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 33 mm Longitud de fijación: 30 mm Hormigón no fisurado C2025: 3.29 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 105 mm Distancia mínima entre elementos de fijación (mm): 70 mm Profundidad de anclaje máximo (mm): 30 mm Diámetro de paso: 8 mm Hormigón no fisurado C2025: 3.14 kN Esfuerzo de torsión: 10 N-m Diámetro interior de la rosca de la fijacion: 7 mm
Datos packaging
Cantidad de contenido: 100.00 Unidad de contenido: Pieza Peso (kg): 1,2700 Largo (cm): 15,00 Ancho (cm): 9,70 Alto (cm): 9,80 Presentación: Caja
Datos logísticos
Unidad de entrega - código EAN: 43439510619801 Unidad de entrega - cantidad: 4 Unidad de entrega - peso (kg): 5,0950 Unidad de entrega - largo (cm): 39,00 Unidad de entrega - ancho (cm): 15,00 Unidad de entrega - alto (cm): 9,80 Unidad de preparación - código EAN: 63439510619805 Unidad de preparación - cantidad: 420 Unidad de preparación - peso (kg): 555,9750 Unidad de preparación - largo (cm): 120,00 Unidad de preparación - ancho (cm): 80,00 Unidad de preparación - alto (cm): 85,00 Clasificación Intrastat: 7318190090
Designación: GRIP M6X30 Ø perforación (mm): 8 mm Ø (mm): 8 mm Profundidad mínima de perforación (mm): 32 mm Longitud de fijación: 30 mm Hormigón no fisurado C2025: 3.29 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 105 mm Distancia mínima entre elementos de fijación (mm): 60 mm Profundidad de anclaje máximo (mm): 30 mm Diámetro de paso: 7 mm Hormigón no fisurado C2025: 1.71 kN Esfuerzo de torsión: 5 N-m Diámetro interior de la rosca de la fijacion: 6 mm
Designación: GRIP M8X30 Ø perforación (mm): 10 mm Ø (mm): 10 mm Profundidad mínima de perforación (mm): 33 mm Longitud de fijación: 30 mm Hormigón no fisurado C2025: 3.29 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 105 mm Distancia mínima entre elementos de fijación (mm): 70 mm Profundidad de anclaje máximo (mm): 30 mm Diámetro de paso: 9 mm Hormigón no fisurado C2025: 3.14 kN Esfuerzo de torsión: 10 N-m Diámetro interior de la rosca de la fijacion: 8 mm
Designación: GRIP M10X40 Ø perforación (mm): 12 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 43 mm Longitud de fijación: 40 mm Hormigón no fisurado C2025: 5.07 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 140 mm Distancia mínima entre elementos de fijación (mm): 95 mm Profundidad de anclaje máximo (mm): 40 mm Diámetro de paso: 12 mm Hormigón no fisurado C2025: 4.93 kN Esfuerzo de torsión: 22 N-m Diámetro interior de la rosca de la fijacion: 10 mm
Designación: GRIP M12X50 Ø perforación (mm): 15 mm Ø (mm): 12 mm Profundidad mínima de perforación (mm): 54 mm Longitud de fijación: 50 mm Hormigón no fisurado C2025: 7.07 kN Espesor mínimo material de soporte (mm): 100 mm Color del material base: GREY Distancia mínima del borde (mm): 195 mm Distancia mínima entre elementos de fijación (mm): 125 mm Profundidad de anclaje máximo (mm): 50 mm Diámetro de paso: 14 mm Hormigón no fisurado C2025: 7.21 kN Esfuerzo de torsión: 36 N-m Diámetro interior de la rosca de la fijacion: 12 mm
Designación: GRIP M16X65 Ø perforación (mm): 20 mm Ø (mm): 20 mm Profundidad mínima de perforación (mm): 70 mm Longitud de fijación: 65 mm Hormigón no fisurado C2025: 10.5 kN Espesor mínimo material de soporte (mm): 130 mm Color del material base: GREY Distancia mínima del borde (mm): 227 mm Distancia mínima entre elementos de fijación (mm): 130 mm Profundidad de anclaje máximo (mm): 65 mm Diámetro de paso: 18 mm Hormigón no fisurado C2025: 13.43 kN Esfuerzo de torsión: 80 N-m Diámetro interior de la rosca de la fijacion: 16 mm
